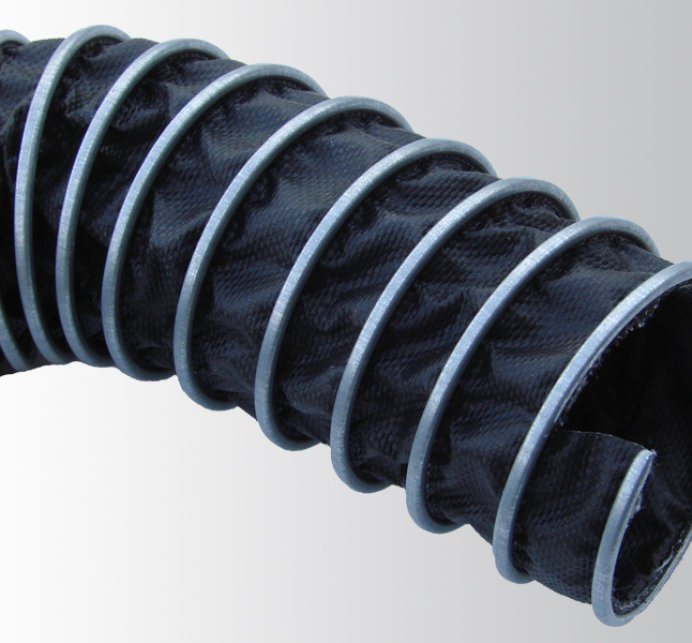

Wąż do gorącego powietrza BAND-FLEX N

Wąż do gorącego powietrza BAND-FLEX N - cechy i charakterystyka

Węże do oparów nadają się do przesyłania gorącego i zimnego powietrza w różnych aplikacjach. Dzięki swym właściwościom można wykorzystywać go do odciągów w przemysłowych urządzeniach, do odprowadzania gazów i oparów.

Zgodnie z tabelą odporności chemicznej właściwy będzie również do odprowadzania mediów żrących. Zwiększona odporność na temperaturę znacznie poszerza zakres zastosowań. Jest wykonany z trudnopalnego surowca i łatwo go układać w trudno dostępnych miejscach.

Jeśli potrzebny jest wąż o wyższej odporności temperaturowej, to zapraszamy do rozważenia zastosowania DUCT-FLEX PU, powlekanego poliuretanem ze spiralą ukrytą wewnątrz ścianki.

Wąż do gorącego powietrza BAND-FLEX N - przekrój produktu

Przekrój - Wąż do gorącego powietrza BAND-FLEX N

Temperatura pracy:	-35°C do +125°C, chwilowo +150°CPrzy zasysaniu gorących gazów wymagane jest doprowadzenie przynajmniej 50% świeżego powietrza z otoczenia do wlotu kanału odprowadzającego.
Konstrukcja:	ścianka - tkanina poliestrowa powlekana neoprenem spirala - stal ocynkowana
Kolor standardowy:	ścianka - czarny spirala - srebrnoszary
Powierzchnia:	wewnętrzna - pofalowana zewnętrzna - pofalowana
Minimalny promień gięcia:	średnica wewnętrzna x 1 [szczegóły]
Standardowa długość zwojów:	powyżej 3 m

Wąż do gorącego powietrza BAND-FLEX N - parametry techniczne

Pokaż +

Średnica wewnętrzna	Średnica zewnętrzna	Promień zgięcia	Ciężar	Maksymalne ciśnienie robocze	Dopuszczalne podciśnienie	Dostępność *
Średnica wewnętrzna tolerancja (+/- 2%)	Średnica zewnętrzna tolerancja (+/- 5%)	Promień zgięcia minimalny dopuszczalny	Ciężar (+/- 5%)	Maksymalne ciśnienie robocze w temp. 20°C	Dopuszczalne podciśnienie w temp. 20°C	Dostępność *
Średnica wewnętrzna [mm]	Średnica zewnętrzna [mm]	Promień zgięcia [mm]	Ciężar [g/m]	Maksymalne ciśnienie robocze [bar]	Dopuszczalne podciśnienie [m słupa wody]	Dostępność *
Średnica wewnętrzna [mm] 50	Średnica zewnętrzna [mm] 60	Promień zgięcia [mm] 50	Ciężar [g/m] 400	Maksymalne ciśnienie robocze [bar] 0,9	Dopuszczalne podciśnienie [m słupa wody] 4	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 55	Średnica zewnętrzna [mm] 65	Promień zgięcia [mm] 55	Ciężar [g/m] 400	Maksymalne ciśnienie robocze [bar] 0,85	Dopuszczalne podciśnienie [m słupa wody] 3,3	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 60	Średnica zewnętrzna [mm] 70	Promień zgięcia [mm] 60	Ciężar [g/m] 500	Maksymalne ciśnienie robocze [bar] 0,78	Dopuszczalne podciśnienie [m słupa wody] 2,78	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 65	Średnica zewnętrzna [mm] 75	Promień zgięcia [mm] 65	Ciężar [g/m] 500	Maksymalne ciśnienie robocze [bar] 0,68	Dopuszczalne podciśnienie [m słupa wody] 2,37	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 70	Średnica zewnętrzna [mm] 80	Promień zgięcia [mm] 70	Ciężar [g/m] 500	Maksymalne ciśnienie robocze [bar] 0,67	Dopuszczalne podciśnienie [m słupa wody] 2,04	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 75	Średnica zewnętrzna [mm] 85	Promień zgięcia [mm] 75	Ciężar [g/m] 600	Maksymalne ciśnienie robocze [bar] 0,62	Dopuszczalne podciśnienie [m słupa wody] 1,78	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 80	Średnica zewnętrzna [mm] 90	Promień zgięcia [mm] 80	Ciężar [g/m] 600	Maksymalne ciśnienie robocze [bar] 0,61	Dopuszczalne podciśnienie [m słupa wody] 1,56	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 90	Średnica zewnętrzna [mm] 100	Promień zgięcia [mm] 90	Ciężar [g/m] 600	Maksymalne ciśnienie robocze [bar] 0,56	Dopuszczalne podciśnienie [m słupa wody] 1,23	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 100	Średnica zewnętrzna [mm] 110	Promień zgięcia [mm] 100	Ciężar [g/m] 600	Maksymalne ciśnienie robocze [bar] 0,51	Dopuszczalne podciśnienie [m słupa wody] 1	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 110	Średnica zewnętrzna [mm] 120	Promień zgięcia [mm] 110	Ciężar [g/m] 700	Maksymalne ciśnienie robocze [bar] 0,48	Dopuszczalne podciśnienie [m słupa wody] 0,83	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 120	Średnica zewnętrzna [mm] 130	Promień zgięcia [mm] 120	Ciężar [g/m] 700	Maksymalne ciśnienie robocze [bar] 0,36	Dopuszczalne podciśnienie [m słupa wody] 0,7	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 125	Średnica zewnętrzna [mm] 135	Promień zgięcia [mm] 125	Ciężar [g/m] 800	Maksymalne ciśnienie robocze [bar] 0,33	Dopuszczalne podciśnienie [m słupa wody] 0,64	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 130	Średnica zewnętrzna [mm] 140	Promień zgięcia [mm] 130	Ciężar [g/m] 800	Maksymalne ciśnienie robocze [bar] 0,28	Dopuszczalne podciśnienie [m słupa wody] 0,59	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 140	Średnica zewnętrzna [mm] 150	Promień zgięcia [mm] 140	Ciężar [g/m] 800	Maksymalne ciśnienie robocze [bar] 0,25	Dopuszczalne podciśnienie [m słupa wody] 0,51	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 150	Średnica zewnętrzna [mm] 160	Promień zgięcia [mm] 150	Ciężar [g/m] 900	Maksymalne ciśnienie robocze [bar] 0,22	Dopuszczalne podciśnienie [m słupa wody] 0,44	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 160	Średnica zewnętrzna [mm] 170	Promień zgięcia [mm] 160	Ciężar [g/m] 900	Maksymalne ciśnienie robocze [bar] 0,21	Dopuszczalne podciśnienie [m słupa wody] 0,39	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 170	Średnica zewnętrzna [mm] 180	Promień zgięcia [mm] 170	Ciężar [g/m] 900	Maksymalne ciśnienie robocze [bar] 0,19	Dopuszczalne podciśnienie [m słupa wody] 0,35	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 175	Średnica zewnętrzna [mm] 185	Promień zgięcia [mm] 175	Ciężar [g/m] 1000	Maksymalne ciśnienie robocze [bar] 0,18	Dopuszczalne podciśnienie [m słupa wody] 0,33	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 180	Średnica zewnętrzna [mm] 190	Promień zgięcia [mm] 180	Ciężar [g/m] 1000	Maksymalne ciśnienie robocze [bar] 0,17	Dopuszczalne podciśnienie [m słupa wody] 0,31	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 200	Średnica zewnętrzna [mm] 210	Promień zgięcia [mm] 200	Ciężar [g/m] 1200	Maksymalne ciśnienie robocze [bar] 0,15	Dopuszczalne podciśnienie [m słupa wody] 0,25	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 215	Średnica zewnętrzna [mm] 225	Promień zgięcia [mm] 215	Ciężar [g/m] 1300	Maksymalne ciśnienie robocze [bar] 0,13	Dopuszczalne podciśnienie [m słupa wody] 0,22	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 225	Średnica zewnętrzna [mm] 235	Promień zgięcia [mm] 225	Ciężar [g/m] 1400	Maksymalne ciśnienie robocze [bar] 0,12	Dopuszczalne podciśnienie [m słupa wody] 0,2	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 250	Średnica zewnętrzna [mm] 260	Promień zgięcia [mm] 250	Ciężar [g/m] 1600	Maksymalne ciśnienie robocze [bar] 0,1	Dopuszczalne podciśnienie [m słupa wody] 0,16	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 275	Średnica zewnętrzna [mm] 285	Promień zgięcia [mm] 275	Ciężar [g/m] 1900	Maksymalne ciśnienie robocze [bar] 0,08	Dopuszczalne podciśnienie [m słupa wody] 0,13	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 300	Średnica zewnętrzna [mm] 310	Promień zgięcia [mm] 300	Ciężar [g/m] 2100	Maksymalne ciśnienie robocze [bar] 0,07	Dopuszczalne podciśnienie [m słupa wody] 0,11	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 400	Średnica zewnętrzna [mm] 410	Promień zgięcia [mm] 400	Ciężar [g/m] 3100	Maksymalne ciśnienie robocze [bar] 0,05	Dopuszczalne podciśnienie [m słupa wody] 0,06	Dostępność * na zamówienie

Pobierz cennik PDF

Zastrzegamy możliwość zmian danych technicznych

* Termin realizacji pozycji zaznaczonych jako 'na zamówienie' uzależniony jest od cyklu produkcyjnego i wielkości zamówienia. Może wynosić od dwóch dni do kilku tygodni. Prosimy o kontakt w tej sprawie.

Wąż BAND-FLEX N - dodatkowe opcje

Istnieje możliwość zamówienia innych odcinków niż wymienione standardowe, jednak nie krótsze niż 3 mb. Ten typ węża jest produkowany na indywidualne zamówienie klienta i czas realizacji wynosi około 4-7 dni roboczych od daty dokonania 100% przedpłaty.
