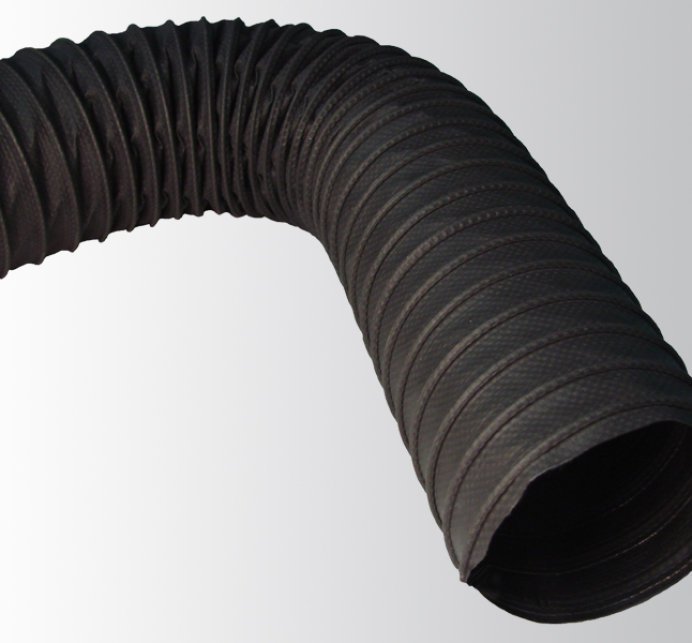

Wąż do przesyłania tłoczącego DUCT-FLEX PU

Wąż do przesyłania tłoczącego DUCT-FLEX PU - cechy i charakterystyka

Wąż ssący i tłoczący do powietrza, zarówno czystego jak i zanieczyszczonego dymami lub oparami. Szczególne zastosowanie znajduje także w odciąganiu powietrza i spalin samochodowych o dopuszczalnej w specyfikacji temperaturze. Ścianka wykonana z tkaniny poliestrowej powlekanej obustronnie poliuretanem o gramaturze 350 g/m2. Tkanina ta jest trudnopalna wg certyfikatów VTM-0/UL94 i M1/COFRAC. W razie konkretnego zastosowania możemy także sprawdzić na jakie substancje wąż jest odporny wg tabeli odporności chemicznych. Spiralę węża stanowi drut sprężynowy, całkowicie ukryty między warstwami ścianki.

Węże do oparów są bardzo elastyczne i ściśliwe. Pozostają giętkie nawet przy wysokich temperaturach. Ma dobrą odporność na hydrolizę i spaliny samochodowe. Jest lekki i łatwo go układać nawet w miejscach trudno dostępnych. Pod względem wytrzymałości mechanicznej należy do węży średniej konstrukcji, jednak zupełnie wystarczających do aplikacji, gdzie nie występują w transporcie cząstki ciał stałych. W razie konieczności zastosowania węża o podobnej konstrukcji, lecz innych parametrach proponujemy DUCT-FLEX V lub DUCT-FLEX AS.

Wąż do przesyłania tłoczącego DUCT-FLEX PU - przekrój produktu

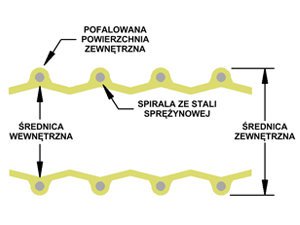

Przekrój - Wąż do przesyłania tłoczącego DUCT-FLEX PU

Temperatura pracy:	-20°C do +180°C (chwilowo) Przy zasysaniu gorących gazów wymagane jest doprowadzenie przynajmniej 50% świeżego powietrza z otoczenia do wlotu kanału odprowadzającego.
Konstrukcja:	ścianka - tkanina poliestrowa obustronnie powlekana spirala - drut ze stali sprężynowej
Kolor standardowy:	ścianka - czarna
Powierzchnia:	wewnętrzna - falująca się przy zginaniu zewnętrzna - pofalowana
Minimalny promień gięcia:	średnica wewnętrzna x 1 [szczegóły]
Standardowa długość zwojów:	wg uzgodnienia

Wąż do przesyłania tłoczącego DUCT-FLEX PU - parametry techniczne

Pokaż +

Średnica wewnętrzna	Średnica zewnętrzna	Promień zgięcia	Ciężar	Maksymalne ciśnienie robocze	Dopuszczalne podciśnienie	Dostępność *
Średnica wewnętrzna tolerancja (+/- 3%)	Średnica zewnętrzna tolerancja (+/- 10%)	Promień zgięcia minimalny dopuszczalny	Ciężar (+/- 10%)	Maksymalne ciśnienie robocze w temp. 20°C	Dopuszczalne podciśnienie w temp. 20°C	Dostępność *
Średnica wewnętrzna [mm]	Średnica zewnętrzna [mm]	Promień zgięcia [mm]	Ciężar [g/m]	Maksymalne ciśnienie robocze [bar]	Dopuszczalne podciśnienie [m słupa wody]	Dostępność *
Średnica wewnętrzna [mm] 50	Średnica zewnętrzna [mm] 54	Promień zgięcia [mm] 50	Ciężar [g/m] 250	Maksymalne ciśnienie robocze [bar] 0,8	Dopuszczalne podciśnienie [m słupa wody] 2	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 60	Średnica zewnętrzna [mm] 64	Promień zgięcia [mm] 60	Ciężar [g/m] 290	Maksymalne ciśnienie robocze [bar] 0,8	Dopuszczalne podciśnienie [m słupa wody] 1,6	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 75	Średnica zewnętrzna [mm] 79	Promień zgięcia [mm] 75	Ciężar [g/m] 390	Maksymalne ciśnienie robocze [bar] 0,7	Dopuszczalne podciśnienie [m słupa wody] 1,4	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 80	Średnica zewnętrzna [mm] 84	Promień zgięcia [mm] 80	Ciężar [g/m] 420	Maksymalne ciśnienie robocze [bar] 0,7	Dopuszczalne podciśnienie [m słupa wody] 1	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 100	Średnica zewnętrzna [mm] 106	Promień zgięcia [mm] 100	Ciężar [g/m] 510	Maksymalne ciśnienie robocze [bar] 0,6	Dopuszczalne podciśnienie [m słupa wody] 0,9	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 110	Średnica zewnętrzna [mm] 116	Promień zgięcia [mm] 110	Ciężar [g/m] 560	Maksymalne ciśnienie robocze [bar] 0,5	Dopuszczalne podciśnienie [m słupa wody] 0,9	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 120	Średnica zewnętrzna [mm] 126	Promień zgięcia [mm] 120	Ciężar [g/m] 500	Maksymalne ciśnienie robocze [bar] 0,5	Dopuszczalne podciśnienie [m słupa wody] 0,8	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 125	Średnica zewnętrzna [mm] 131	Promień zgięcia [mm] 125	Ciężar [g/m] 520	Maksymalne ciśnienie robocze [bar] 0,5	Dopuszczalne podciśnienie [m słupa wody] 0,8	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 130	Średnica zewnętrzna [mm] 136	Promień zgięcia [mm] 130	Ciężar [g/m] 540	Maksymalne ciśnienie robocze [bar] 0,5	Dopuszczalne podciśnienie [m słupa wody] 0,7	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 140	Średnica zewnętrzna [mm] 146	Promień zgięcia [mm] 140	Ciężar [g/m] 580	Maksymalne ciśnienie robocze [bar] 0,3	Dopuszczalne podciśnienie [m słupa wody] 0,6	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 150	Średnica zewnętrzna [mm] 156	Promień zgięcia [mm] 150	Ciężar [g/m] 620	Maksymalne ciśnienie robocze [bar] 0,2	Dopuszczalne podciśnienie [m słupa wody] 0,6	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 160	Średnica zewnętrzna [mm] 166	Promień zgięcia [mm] 160	Ciężar [g/m] 660	Maksymalne ciśnienie robocze [bar] 0,2	Dopuszczalne podciśnienie [m słupa wody] 0,5	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 175	Średnica zewnętrzna [mm] 181	Promień zgięcia [mm] 175	Ciężar [g/m] 720	Maksymalne ciśnienie robocze [bar] 0,2	Dopuszczalne podciśnienie [m słupa wody] 0,5	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 180	Średnica zewnętrzna [mm] 186	Promień zgięcia [mm] 180	Ciężar [g/m] 740	Maksymalne ciśnienie robocze [bar] 0,2	Dopuszczalne podciśnienie [m słupa wody] 0,5	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 200	Średnica zewnętrzna [mm] 208	Promień zgięcia [mm] 200	Ciężar [g/m] 1130	Maksymalne ciśnienie robocze [bar] 0,2	Dopuszczalne podciśnienie [m słupa wody] 0,5	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 225	Średnica zewnętrzna [mm] 233	Promień zgięcia [mm] 225	Ciężar [g/m] 1280	Maksymalne ciśnienie robocze [bar] 0,1	Dopuszczalne podciśnienie [m słupa wody] 0,4	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 250	Średnica zewnętrzna [mm] 258	Promień zgięcia [mm] 250	Ciężar [g/m] 1420	Maksymalne ciśnienie robocze [bar] 0,1	Dopuszczalne podciśnienie [m słupa wody] 0,3	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 275	Średnica zewnętrzna [mm] 283	Promień zgięcia [mm] 275	Ciężar [g/m] 1560	Maksymalne ciśnienie robocze [bar] 0,06	Dopuszczalne podciśnienie [m słupa wody] 0,3	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 300	Średnica zewnętrzna [mm] 308	Promień zgięcia [mm] 300	Ciężar [g/m] 1170	Maksymalne ciśnienie robocze [bar] 0,05	Dopuszczalne podciśnienie [m słupa wody] 0,3	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 350	Średnica zewnętrzna [mm] 358	Promień zgięcia [mm] 350	Ciężar [g/m] 1360	Maksymalne ciśnienie robocze [bar] 0,05	Dopuszczalne podciśnienie [m słupa wody] 0,2	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 400	Średnica zewnętrzna [mm] 408	Promień zgięcia [mm] 400	Ciężar [g/m] 1560	Maksymalne ciśnienie robocze [bar] 0,04	Dopuszczalne podciśnienie [m słupa wody] 0,2	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 450	Średnica zewnętrzna [mm] 458	Promień zgięcia [mm] 450	Ciężar [g/m] 1750	Maksymalne ciśnienie robocze [bar] 0,03	Dopuszczalne podciśnienie [m słupa wody] 0,1	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 500	Średnica zewnętrzna [mm] 508	Promień zgięcia [mm] 500	Ciężar [g/m] 1950	Maksymalne ciśnienie robocze [bar] 0,02	Dopuszczalne podciśnienie [m słupa wody] 0,1	Dostępność * na zamówienie

Pobierz cennik PDF

Zastrzegamy możliwość zmian danych technicznych

* Termin realizacji pozycji zaznaczonych jako 'na zamówienie' uzależniony jest od cyklu produkcyjnego i wielkości zamówienia. Może wynosić od dwóch dni do kilku tygodni. Prosimy o kontakt w tej sprawie.

Wąż DUCT-FLEX PU - dodatkowe opcje

Przy odpowiednio dużym zamówieniu istnieje możliwość wykonania nietypowej średnicy, zmiany długości standardowej zwojów. Możemy również zmienić inne parametry po szczegółowym uzgodnieniu, takie jak średnica drutu i skok spirali.
