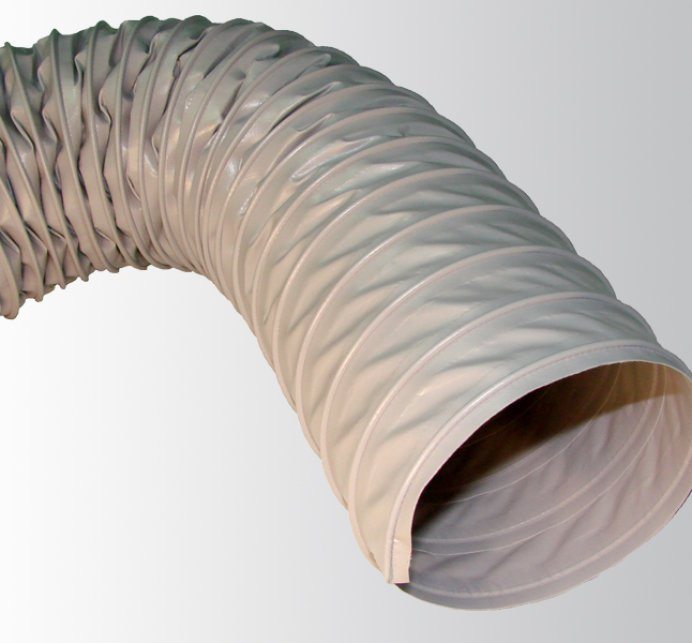

Wąż ssąco-tłoczący do oparów Duct-Flex V

Wąż ssąco-tłoczący Duct-Flex V - cechy i charakterystyka

Wąż przeznaczony do przesyłania ssącego lub tłoczącego powietrza, zarówno czystego jak i zanieczyszczonego dymami lub oparami. Ścianka wykonana z tkaniny poliestrowej powlekanej obustronnie polichlorkiem winylu o gramaturze 290 g/m2. Tkanina ta jest trudnopalna wg certyfikatów VTM-0/UL94 i M2/LNE. W razie konkretnego zastosowania możemy sprawdzić na jakie substancje wąż jest odporny wg tabeli odporności chemicznych. Spiralę węża stanowi drut sprężynowy, całkowicie ukryty między warstwami ścianki.

Węże do oparów są bardzo elastyczne i ściśliwe. Są lekkie i łatwo je układać nawet w miejscach trudno dostępnych. Pod względem wytrzymałości mechanicznej należy do węży lekkiej konstrukcji, jednak zupełnie wystarczających do aplikacji, gdzie nie występują w transporcie cząstki ciał stałych. W razie konieczności zastosowania węża o podobnej konstrukcji, lecz innych parametrach proponujemy DUCT-FLEX G lub DUCT-FLEX AS.

Sprawdź również:
- węże do wentylacji,
- węże do spalin samochodowych,
- węże do wysokich temperatur.

Wąż ssąco-tłoczący Duct-Flex V - przekrój produktu

Przekrój - Wąż ssąco-tłoczący do oparów Duct-Flex V

Temperatura pracy:	-20°C do +70°C
Konstrukcja:	ścianka - tkanina poliestrowa obustronnie powlekana spirala - drut ze stali sprężynowej
Kolor standardowy:	ścianka - szara
Powierzchnia:	wewnętrzna - falująca się przy zginaniu zewnętrzna - pofalowana
Minimalny promień gięcia:	średnica wewnętrzna x 1 [szczegóły]
Standardowa długość zwojów:	wg uzgodnienia

Wąż ssąco-tłoczący Duct-Flex V - parametry techniczne

Pokaż +

Średnica wewnętrzna	Średnica zewnętrzna	Promień zgięcia	Ciężar	Maksymalne ciśnienie robocze	Dopuszczalne podciśnienie	Dostępność *
Średnica wewnętrzna tolerancja (+/- 3%)	Średnica zewnętrzna tolerancja (+/- 10%)	Promień zgięcia minimalny dopuszczalny	Ciężar (+/- 10%)	Maksymalne ciśnienie robocze w temp. 20°C	Dopuszczalne podciśnienie w temp. 20°C	Dostępność *
Średnica wewnętrzna [mm]	Średnica zewnętrzna [mm]	Promień zgięcia [mm]	Ciężar [g/m]	Maksymalne ciśnienie robocze [bar]	Dopuszczalne podciśnienie [m słupa wody]	Dostępność *
Średnica wewnętrzna [mm] 50	Średnica zewnętrzna [mm] 54	Promień zgięcia [mm] 50	Ciężar [g/m] 210	Maksymalne ciśnienie robocze [bar] 0,8	Dopuszczalne podciśnienie [m słupa wody] 2	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 60	Średnica zewnętrzna [mm] 64	Promień zgięcia [mm] 60	Ciężar [g/m] 210	Maksymalne ciśnienie robocze [bar] 0,8	Dopuszczalne podciśnienie [m słupa wody] 1,6	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 75	Średnica zewnętrzna [mm] 79	Promień zgięcia [mm] 75	Ciężar [g/m] 260	Maksymalne ciśnienie robocze [bar] 0,7	Dopuszczalne podciśnienie [m słupa wody] 1,4	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 80	Średnica zewnętrzna [mm] 84	Promień zgięcia [mm] 80	Ciężar [g/m] 280	Maksymalne ciśnienie robocze [bar] 0,7	Dopuszczalne podciśnienie [m słupa wody] 1	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 100	Średnica zewnętrzna [mm] 105	Promień zgięcia [mm] 100	Ciężar [g/m] 360	Maksymalne ciśnienie robocze [bar] 0,6	Dopuszczalne podciśnienie [m słupa wody] 0,9	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 110	Średnica zewnętrzna [mm] 115	Promień zgięcia [mm] 110	Ciężar [g/m] 400	Maksymalne ciśnienie robocze [bar] 0,5	Dopuszczalne podciśnienie [m słupa wody] 0,9	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 120	Średnica zewnętrzna [mm] 125	Promień zgięcia [mm] 120	Ciężar [g/m] 430	Maksymalne ciśnienie robocze [bar] 0,5	Dopuszczalne podciśnienie [m słupa wody] 0,8	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 125	Średnica zewnętrzna [mm] 130	Promień zgięcia [mm] 125	Ciężar [g/m] 450	Maksymalne ciśnienie robocze [bar] 0,5	Dopuszczalne podciśnienie [m słupa wody] 0,8	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 130	Średnica zewnętrzna [mm] 135	Promień zgięcia [mm] 130	Ciężar [g/m] 470	Maksymalne ciśnienie robocze [bar] 0,5	Dopuszczalne podciśnienie [m słupa wody] 0,7	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 140	Średnica zewnętrzna [mm] 145	Promień zgięcia [mm] 140	Ciężar [g/m] 500	Maksymalne ciśnienie robocze [bar] 0,3	Dopuszczalne podciśnienie [m słupa wody] 0,6	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 150	Średnica zewnętrzna [mm] 155	Promień zgięcia [mm] 150	Ciężar [g/m] 420	Maksymalne ciśnienie robocze [bar] 0,2	Dopuszczalne podciśnienie [m słupa wody] 0,6	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 160	Średnica zewnętrzna [mm] 165	Promień zgięcia [mm] 160	Ciężar [g/m] 450	Maksymalne ciśnienie robocze [bar] 0,2	Dopuszczalne podciśnienie [m słupa wody] 0,5	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 175	Średnica zewnętrzna [mm] 181	Promień zgięcia [mm] 175	Ciężar [g/m] 630	Maksymalne ciśnienie robocze [bar] 0,2	Dopuszczalne podciśnienie [m słupa wody] 0,5	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 180	Średnica zewnętrzna [mm] 186	Promień zgięcia [mm] 180	Ciężar [g/m] 650	Maksymalne ciśnienie robocze [bar] 0,2	Dopuszczalne podciśnienie [m słupa wody] 0,5	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 200	Średnica zewnętrzna [mm] 206	Promień zgięcia [mm] 200	Ciężar [g/m] 720	Maksymalne ciśnienie robocze [bar] 0,2	Dopuszczalne podciśnienie [m słupa wody] 0,5	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 225	Średnica zewnętrzna [mm] 231	Promień zgięcia [mm] 225	Ciężar [g/m] 810	Maksymalne ciśnienie robocze [bar] 0,1	Dopuszczalne podciśnienie [m słupa wody] 0,4	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 250	Średnica zewnętrzna [mm] 256	Promień zgięcia [mm] 250	Ciężar [g/m] 900	Maksymalne ciśnienie robocze [bar] 0,1	Dopuszczalne podciśnienie [m słupa wody] 0,3	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 275	Średnica zewnętrzna [mm] 283	Promień zgięcia [mm] 275	Ciężar [g/m] 1000	Maksymalne ciśnienie robocze [bar] 0,06	Dopuszczalne podciśnienie [m słupa wody] 0,3	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 300	Średnica zewnętrzna [mm] 308	Promień zgięcia [mm] 300	Ciężar [g/m] 1090	Maksymalne ciśnienie robocze [bar] 0,05	Dopuszczalne podciśnienie [m słupa wody] 0,3	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 350	Średnica zewnętrzna [mm] 358	Promień zgięcia [mm] 350	Ciężar [g/m] 1270	Maksymalne ciśnienie robocze [bar] 0,05	Dopuszczalne podciśnienie [m słupa wody] 0,2	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 400	Średnica zewnętrzna [mm] 408	Promień zgięcia [mm] 400	Ciężar [g/m] 1450	Maksymalne ciśnienie robocze [bar] 0,04	Dopuszczalne podciśnienie [m słupa wody] 0,2	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 450	Średnica zewnętrzna [mm] 458	Promień zgięcia [mm] 450	Ciężar [g/m] 1630	Maksymalne ciśnienie robocze [bar] 0,03	Dopuszczalne podciśnienie [m słupa wody] 0,1	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 500	Średnica zewnętrzna [mm] 508	Promień zgięcia [mm] 500	Ciężar [g/m] 1800	Maksymalne ciśnienie robocze [bar] 0,02	Dopuszczalne podciśnienie [m słupa wody] 0,1	Dostępność * na zamówienie

Pobierz cennik PDF

Zastrzegamy możliwość zmian danych technicznych

* Termin realizacji pozycji zaznaczonych jako 'na zamówienie' uzależniony jest od cyklu produkcyjnego i wielkości zamówienia. Może wynosić od dwóch dni do kilku tygodni. Prosimy o kontakt w tej sprawie.

Wąż DUCT FLEX V - dodatkowe opcje

Przy odpowiednio dużym zamówieniu istnieje możliwość wykonania nietypowej średnicy, zmiany długości standardowej zwojów. Możemy również zmienić inne parametry po szczegółowym uzgodnieniu, takie jak średnica drutu i skok spirali.
