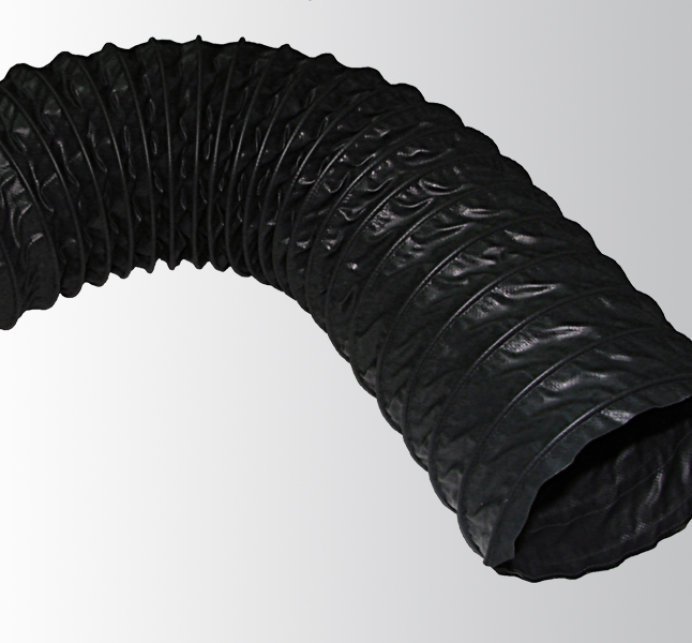

Wąż wentylacyjny Duct-Flex AS

Wąż wentylacyjny Duct-Flex AS - cechy i charakterystyka

Wąż ssący i tłoczący powietrza, zarówno czystego jak i zanieczyszczonego dymami lub oparami. Ścianka wykonana z tkaniny poliestrowej powlekanej obustronnie polichlorkiem winylu o gramaturze 725 g/m2. Tkanina ta jest trudnopalna wg certyfikatu M2/LNE. Ponadto tkanina ta jest antystatyczna i posiada certyfikat ATEX zgodny z normą EN 13463-1 (08.2002). Uwaga: jest to certyfikat na tkaninę, a nie na wąż. W razie konkretnego zastosowania możemy także sprawdzić na jakie substancje wąż jest odporny wg tabeli odporności chemicznych. Spiralę węża stanowi drut sprężynowy, całkowicie ukryty między warstwami ścianki.

Węże do oparów są dostatecznie elastyczne, jednak tkanina ścianki ze względu na znaczną gramaturę, jest dość masywna. Pod względem wytrzymałości mechanicznej należy do węży mocnej konstrukcji, o dużej wytrzymałości na rozerwanie. W razie konieczności zastosowania węża o podobnej konstrukcji lecz lżejszego i bardziej elastycznego proponujemy DUCT-FLEX G lub DUCT-FLEX PU.

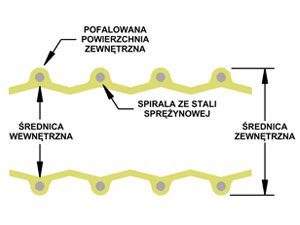

Wąż wentylacyjny Duct-Flex AS - przekrój produktu

Przekrój - Wąż wentylacyjny Duct-Flex AS

Temperatura pracy:	-20°C do +70°C
Konstrukcja:	ścianka - tkanina poliestrowa obustronnie powlekana spirala - drut ze stali sprężynowej
Kolor standardowy:	ścianka - czarna
Powierzchnia:	wewnętrzna - falująca się przy zginaniu zewnętrzna - pofalowana
Minimalny promień gięcia:	średnica wewnętrzna x 1 [szczegóły]
Standardowa długość zwojów:	wg uzgodnienia

Wąż wentylacyjny Duct-Flex AS - parametry techniczne

Pokaż +

Średnica wewnętrzna	Średnica zewnętrzna	Promień zgięcia	Ciężar	Maksymalne ciśnienie robocze	Dopuszczalne podciśnienie	Dostępność *
Średnica wewnętrzna tolerancja (+/- 3%)	Średnica zewnętrzna tolerancja (+/- 10%)	Promień zgięcia minimalny dopuszczalny	Ciężar (+/- 10%)	Maksymalne ciśnienie robocze w temp. 20°C	Dopuszczalne podciśnienie w temp. 20°C	Dostępność *
Średnica wewnętrzna [mm]	Średnica zewnętrzna [mm]	Promień zgięcia [mm]	Ciężar [g/m]	Maksymalne ciśnienie robocze [bar]	Dopuszczalne podciśnienie [m słupa wody]	Dostępność *
Średnica wewnętrzna [mm] 50	Średnica zewnętrzna [mm] 55	Promień zgięcia [mm] 50	Ciężar [g/m] 450	Maksymalne ciśnienie robocze [bar] 0,8	Dopuszczalne podciśnienie [m słupa wody] 2	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 60	Średnica zewnętrzna [mm] 65	Promień zgięcia [mm] 60	Ciężar [g/m] 530	Maksymalne ciśnienie robocze [bar] 0,8	Dopuszczalne podciśnienie [m słupa wody] 1,6	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 75	Średnica zewnętrzna [mm] 80	Promień zgięcia [mm] 75	Ciężar [g/m] 670	Maksymalne ciśnienie robocze [bar] 0,7	Dopuszczalne podciśnienie [m słupa wody] 1,4	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 80	Średnica zewnętrzna [mm] 85	Promień zgięcia [mm] 80	Ciężar [g/m] 710	Maksymalne ciśnienie robocze [bar] 0,7	Dopuszczalne podciśnienie [m słupa wody] 1	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 100	Średnica zewnętrzna [mm] 106	Promień zgięcia [mm] 100	Ciężar [g/m] 710	Maksymalne ciśnienie robocze [bar] 0,6	Dopuszczalne podciśnienie [m słupa wody] 0,9	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 110	Średnica zewnętrzna [mm] 116	Promień zgięcia [mm] 110	Ciężar [g/m] 780	Maksymalne ciśnienie robocze [bar] 0,5	Dopuszczalne podciśnienie [m słupa wody] 0,9	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 120	Średnica zewnętrzna [mm] 126	Promień zgięcia [mm] 120	Ciężar [g/m] 850	Maksymalne ciśnienie robocze [bar] 0,5	Dopuszczalne podciśnienie [m słupa wody] 0,8	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 125	Średnica zewnętrzna [mm] 131	Promień zgięcia [mm] 125	Ciężar [g/m] 880	Maksymalne ciśnienie robocze [bar] 0,5	Dopuszczalne podciśnienie [m słupa wody] 0,8	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 130	Średnica zewnętrzna [mm] 136	Promień zgięcia [mm] 130	Ciężar [g/m] 920	Maksymalne ciśnienie robocze [bar] 0,5	Dopuszczalne podciśnienie [m słupa wody] 0,7	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 140	Średnica zewnętrzna [mm] 146	Promień zgięcia [mm] 140	Ciężar [g/m] 990	Maksymalne ciśnienie robocze [bar] 0,3	Dopuszczalne podciśnienie [m słupa wody] 0,6	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 150	Średnica zewnętrzna [mm] 158	Promień zgięcia [mm] 150	Ciężar [g/m] 1060	Maksymalne ciśnienie robocze [bar] 0,2	Dopuszczalne podciśnienie [m słupa wody] 0,6	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 160	Średnica zewnętrzna [mm] 168	Promień zgięcia [mm] 160	Ciężar [g/m] 1130	Maksymalne ciśnienie robocze [bar] 0,2	Dopuszczalne podciśnienie [m słupa wody] 0,5	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 175	Średnica zewnętrzna [mm] 183	Promień zgięcia [mm] 175	Ciężar [g/m] 1240	Maksymalne ciśnienie robocze [bar] 0,2	Dopuszczalne podciśnienie [m słupa wody] 0,5	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 180	Średnica zewnętrzna [mm] 188	Promień zgięcia [mm] 180	Ciężar [g/m] 1280	Maksymalne ciśnienie robocze [bar] 0,2	Dopuszczalne podciśnienie [m słupa wody] 0,5	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 200	Średnica zewnętrzna [mm] 208	Promień zgięcia [mm] 200	Ciężar [g/m] 1420	Maksymalne ciśnienie robocze [bar] 0,2	Dopuszczalne podciśnienie [m słupa wody] 0,5	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 225	Średnica zewnętrzna [mm] 233	Promień zgięcia [mm] 225	Ciężar [g/m] 1590	Maksymalne ciśnienie robocze [bar] 0,1	Dopuszczalne podciśnienie [m słupa wody] 0,4	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 250	Średnica zewnętrzna [mm] 258	Promień zgięcia [mm] 250	Ciężar [g/m] 1770	Maksymalne ciśnienie robocze [bar] 0,1	Dopuszczalne podciśnienie [m słupa wody] 0,3	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 275	Średnica zewnętrzna [mm] 283	Promień zgięcia [mm] 275	Ciężar [g/m] 1540	Maksymalne ciśnienie robocze [bar] 0,06	Dopuszczalne podciśnienie [m słupa wody] 0,3	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 300	Średnica zewnętrzna [mm] 308	Promień zgięcia [mm] 300	Ciężar [g/m] 1680	Maksymalne ciśnienie robocze [bar] 0,05	Dopuszczalne podciśnienie [m słupa wody] 0,3	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 350	Średnica zewnętrzna [mm] 358	Promień zgięcia [mm] 350	Ciężar [g/m] 1960	Maksymalne ciśnienie robocze [bar] 0,05	Dopuszczalne podciśnienie [m słupa wody] 0,2	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 400	Średnica zewnętrzna [mm] 408	Promień zgięcia [mm] 400	Ciężar [g/m] 2240	Maksymalne ciśnienie robocze [bar] 0,04	Dopuszczalne podciśnienie [m słupa wody] 0,2	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 450	Średnica zewnętrzna [mm] 458	Promień zgięcia [mm] 450	Ciężar [g/m] 2520	Maksymalne ciśnienie robocze [bar] 0,03	Dopuszczalne podciśnienie [m słupa wody] 0,1	Dostępność * na zamówienie
Średnica wewnętrzna [mm] 500	Średnica zewnętrzna [mm] 500	Promień zgięcia [mm] 500	Ciężar [g/m] 2800	Maksymalne ciśnienie robocze [bar] 0,02	Dopuszczalne podciśnienie [m słupa wody] 0,1	Dostępność * na zamówienie

Pobierz cennik PDF

Zastrzegamy możliwość zmian danych technicznych

* Termin realizacji pozycji zaznaczonych jako 'na zamówienie' uzależniony jest od cyklu produkcyjnego i wielkości zamówienia. Może wynosić od dwóch dni do kilku tygodni. Prosimy o kontakt w tej sprawie.

Wąż Duct-Flex AS - dodatkowe opcje

Przy odpowiednio dużym zamówieniu istnieje możliwość wykonania nietypowej średnicy, zmiany długości standardowej zwojów. Możemy również zmienić inne parametry po szczegółowym uzgodnieniu, takie jak średnica drutu i skok spirali.
